LS-A80020激光3D智能傳感器

日期:2018-09-20 08:11:47作者:czlslaser點擊量:

鐳爍光電LS-A80020高精度激光3D智能傳感器量程范圍:20mm。廣泛應用于3C行業、膠體檢測、精密機加件、醫療行業、汽車制造….

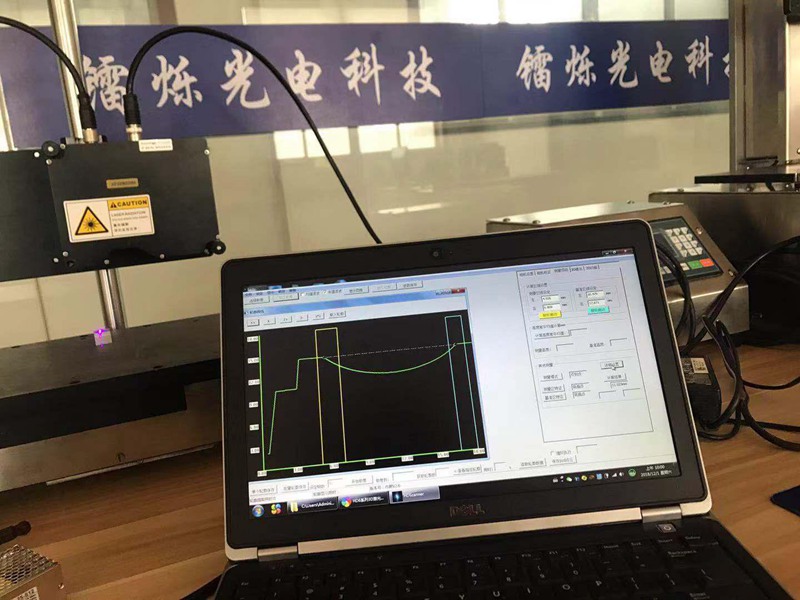

下圖是精密機加工件輪廓檢測。


傳感器型號及參數

型  號

X

視場(mm

Z

凈距離(mm

Z

測量范圍(mm

X

分辨率(mm

Z

分辨率(mm

Z

線精度(%

Z

重復精度(mm

LS-A80020

20

60

20

0.021

0.002

0.2

0.002

傳感器安裝狀態:漫反射

X軸像素點:1280

采樣頻率:1Hz-1000Hz

激光光源:藍色半導體激光器

激光波長:405nm

激光等級:II類激光

防護等級:IP67

環境溫度:0至+45℃

應用功能
實現物體任一輪廓線尺寸測量,如高度差、寬度、角度、半徑等,也可實現缺陷檢測、外觀尺寸掃描、表面特征跟蹤等功能。
優點:速度快、精度高、非接觸、易安裝、同時測量一個輪廓上的多項尺寸。
測量原理
激光輪廓傳感器采用激光三角反射式原理:激光束被放大形成一條激光線投射到被測物體表面上,反射光透過高質量光學系統,被投射到成像矩陣上,經過計算得到傳感器到被測表面的距離(Z軸)和沿著激光線的位置信息(X軸)。移動被測物體或輪廓儀探頭,就可以得到一組三維測量值。

標準配置
激光傳感器
ACQKIT采集函數開發包
MTOOL工具開發包
網絡線纜(長度3米)
控制線纜(長度3米)

可選配件
風冷卻防護套件
鏡頭氣幕防護套件
防濺射護板
傳感器安裝板
傳感器支架
網絡線纜(長度5米、10米)
控制線纜(長度5米、10米)
