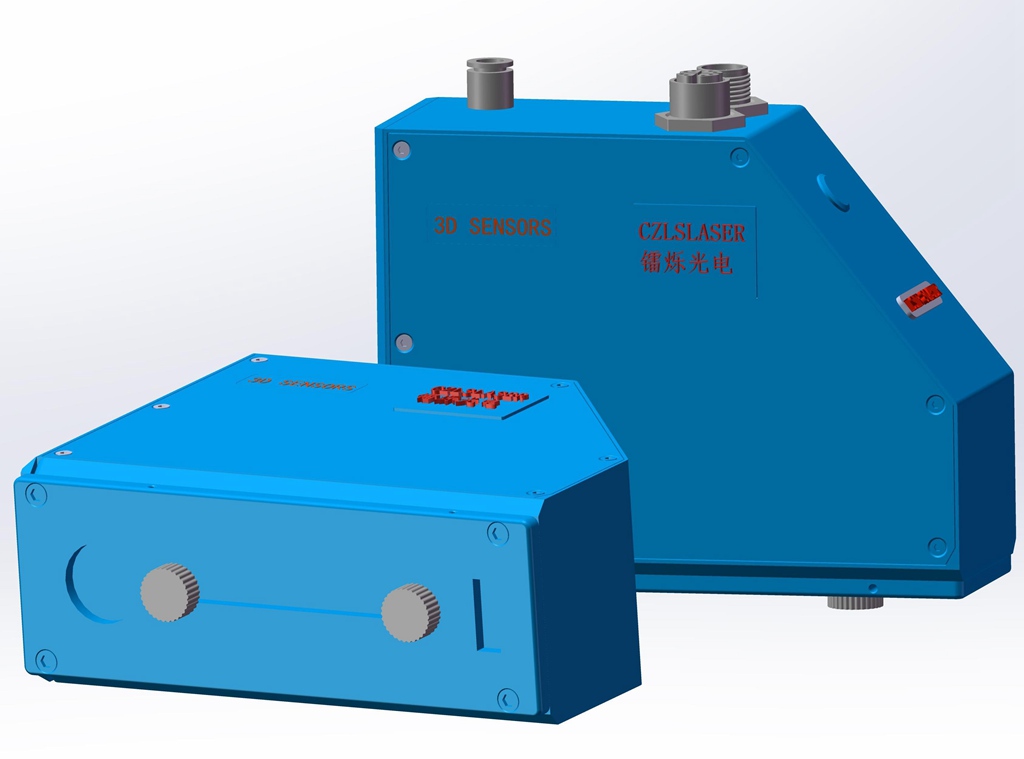

LS-A80007激光3D輪廓傳感器

鐳爍光電LS-A80007高精度激光輪廓傳感器廣泛應用于3C行業、膠體檢測、精密機加件、汽車制造….

傳感器型號及參數

傳感器安裝狀態：漫反射

X軸像素點：1280

采樣頻率：1Hz-1000Hz

激光光源：藍色半導體激光器

激光波長：405nm

激光等級：II類激光

防護等級：IP67

環境溫度：0至+45℃

應用功能
實現物體任一輪廓線尺寸測量，如高度差、寬度、角度、半徑等，也可實現缺陷檢測、外觀尺寸掃描、表面特征跟蹤等功能。
優點：速度快、精度高、非接觸、易安裝、同時測量一個輪廓上的多項尺寸。
測量原理
激光輪廓傳感器采用激光三角反射式原理：激光束被放大形成一條激光線投射到被測物體表面上，反射光透過高質量光學系統，被投射到成像矩陣上，經過計算得到傳感器到被測表面的距離（Z軸）和沿著激光線的位置信息（X軸）。移動被測物體或輪廓儀探頭，就可以得到一組三維測量值。

標準配置
激光傳感器
ACQKIT采集函數開發包
MTOOL工具開發包
網絡線纜（長度3米）
控制線纜（長度3米）

可選配件
風冷卻防護套件
鏡頭氣幕防護套件
防濺射護板
傳感器安裝板
傳感器支架
網絡線纜（長度5米、10米）
控制線纜（長度5米、10米）
