自行車零件檢測

鐳爍光電3D輪廓傳感器在自行車零件加工制造行業應用

檢測內容：

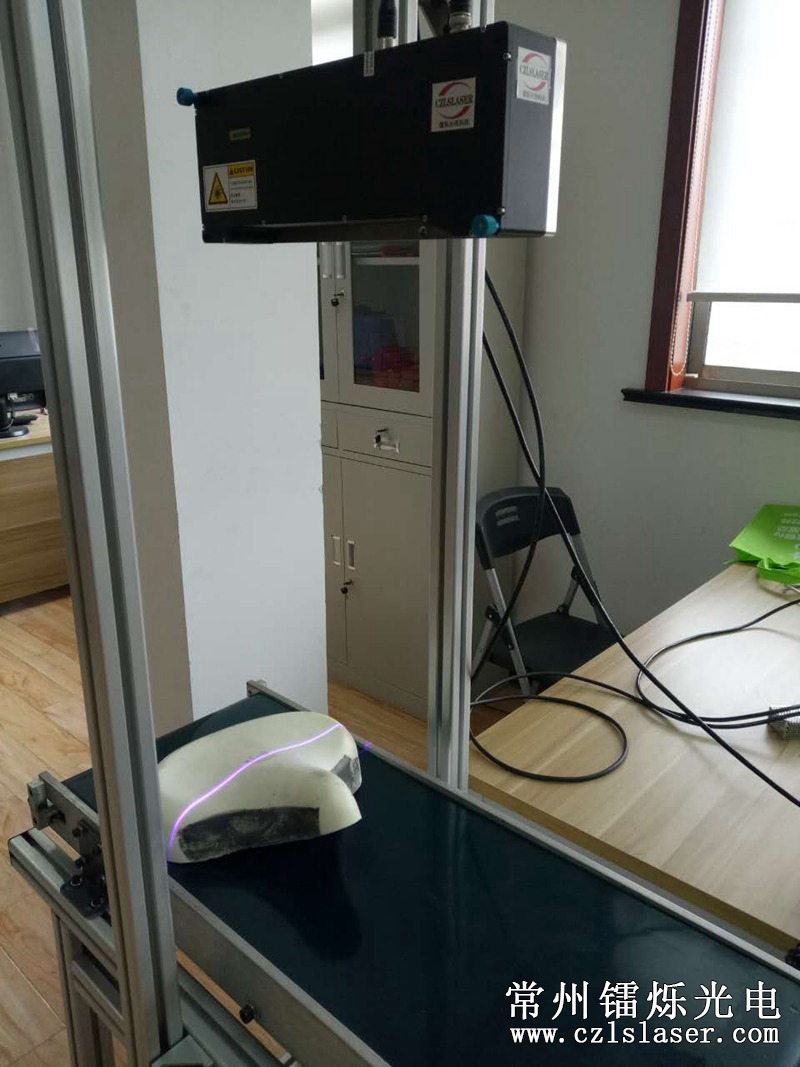

自行車坐墊

檢測設備：

LS-A80300主要性能指標：X方向測量范圍0~300mm，Z方向范圍0~225mm，重復精度5μm。

檢測原理：

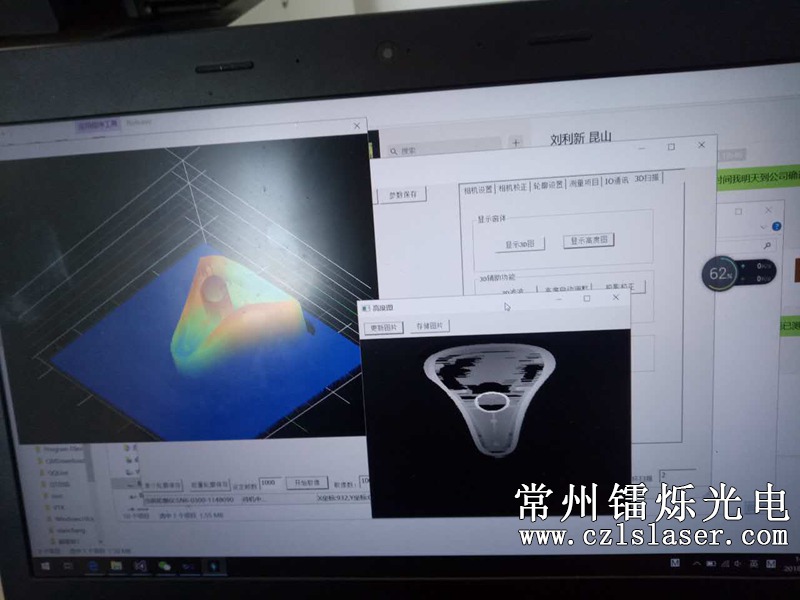

利用激光三角反射原理，激光束被放大成一條激光線投射到被測物體表面上，反射光透過高質量光學系統，投射到成像矩陣上，經計算得到傳感器到被測量表面的距離（Z軸）和沿著激光線的位置信息（X軸），移動被測量物體或者輪廓儀探頭，就可以得到一組三維測量值。通過3D輪廓傳感器坐墊輪廓，記錄輪廓上的數據點計算三維世界坐標，為后續工作提供精準數據。

優勢：

檢測精度高、重復性好、耐干擾、無需打光。
