手機內殼防護膜檢測

檢測內容

手機后蓋內防護膜檢測，是否平整，有無氣泡。

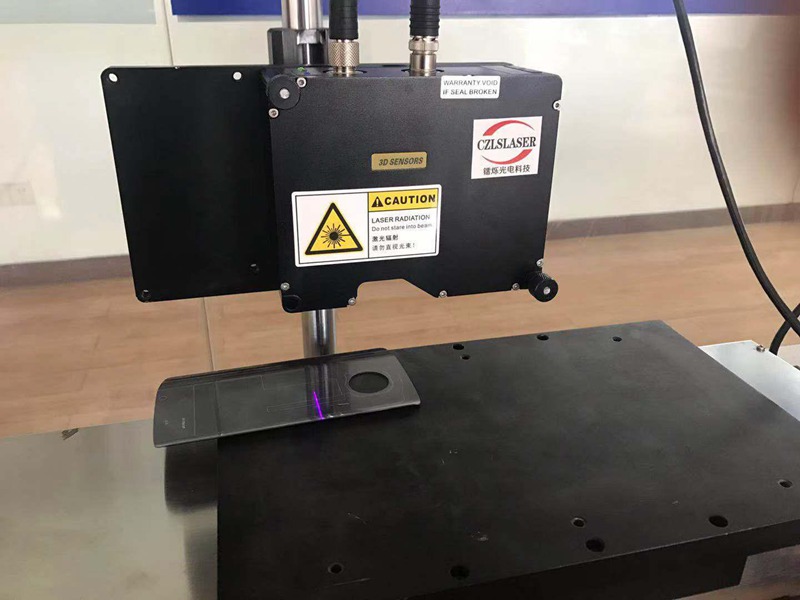

檢測設備

LS-A80020

主要性能指標：X方向測量范圍0~20mm，Z方向測量范圍60±20mm，精度0.02mm，重復精度0.002mm。

檢測原理

利用激光三角反射原理，激光束被放大成一條激光線投射到被測物體表面上，反射光透過高質量光學系統，投射到成像矩陣上，經計算得到傳感器到被測量表面的距離（Z軸）和沿著激光線的位置信息（X軸），移動被測量物體或者輪廓儀探頭，就可以得到一組三維測量值。

初步說明

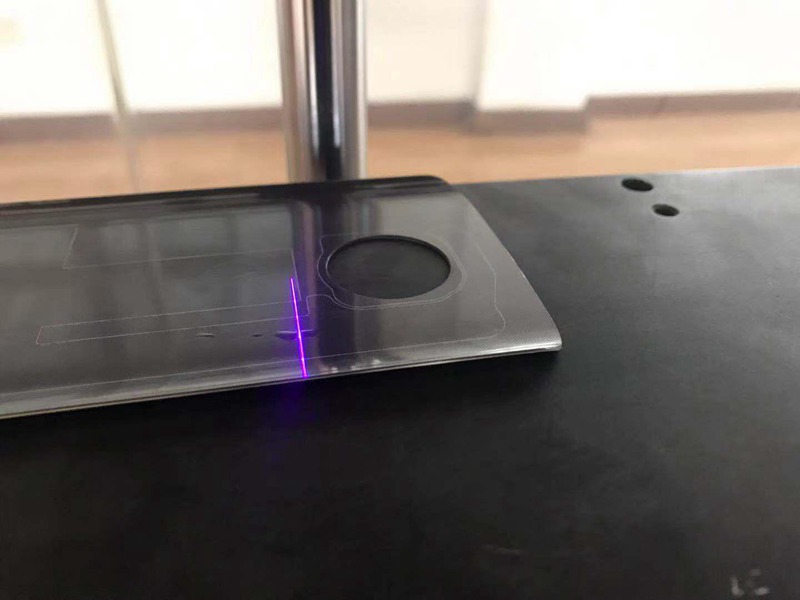

將產品放在激光線的檢測范圍內，通過檢測3D圖形，分析OK品和NG品。

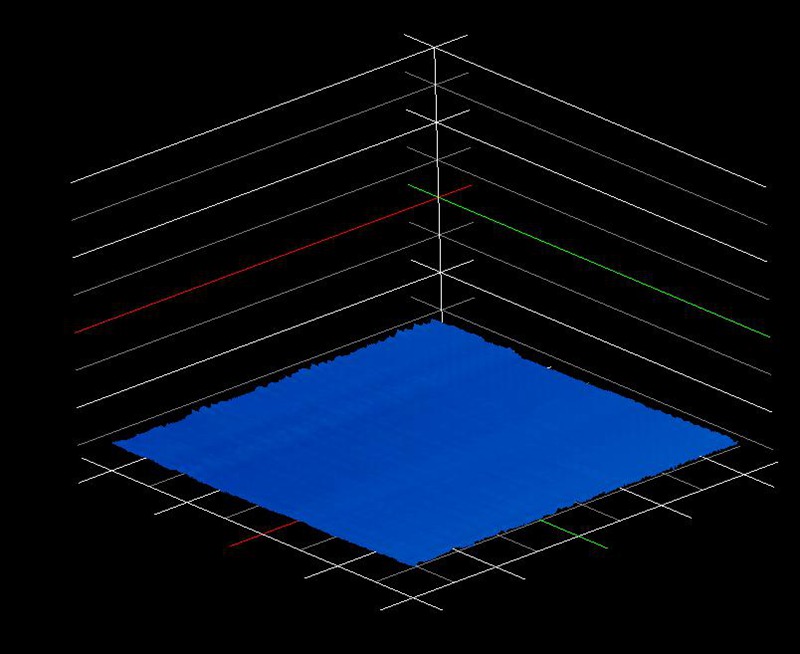

3D圖像 OK面

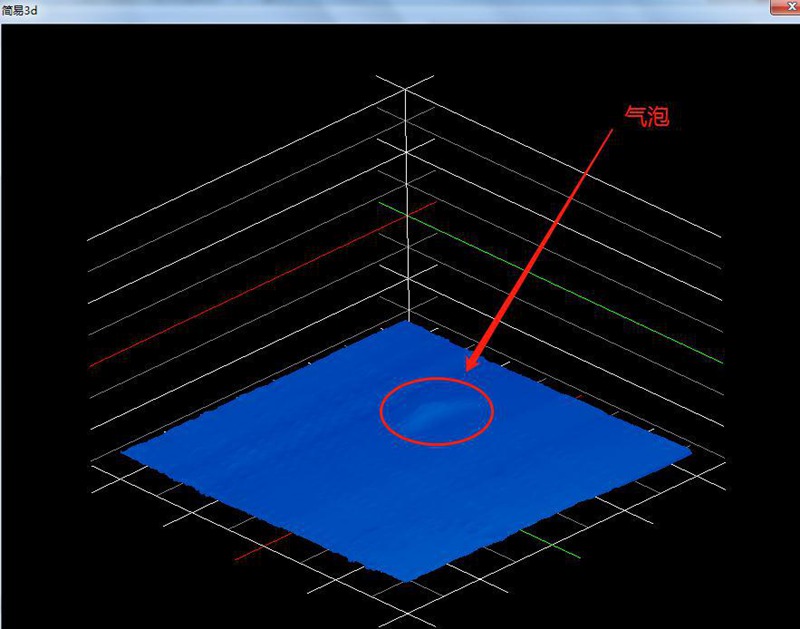

3D圖像 NG面

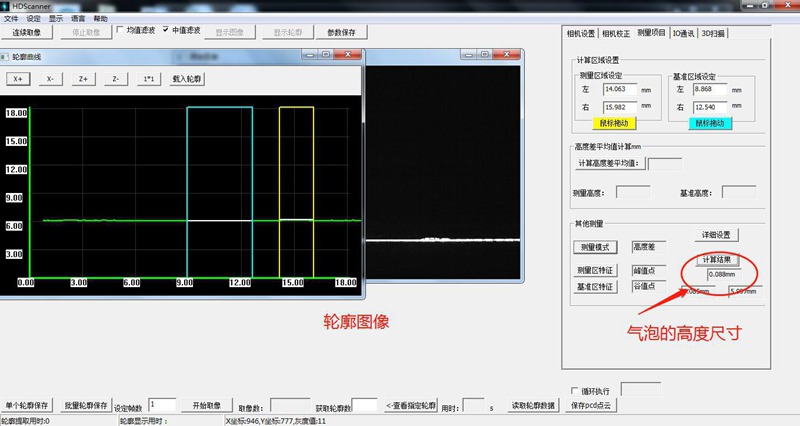

檢測分析

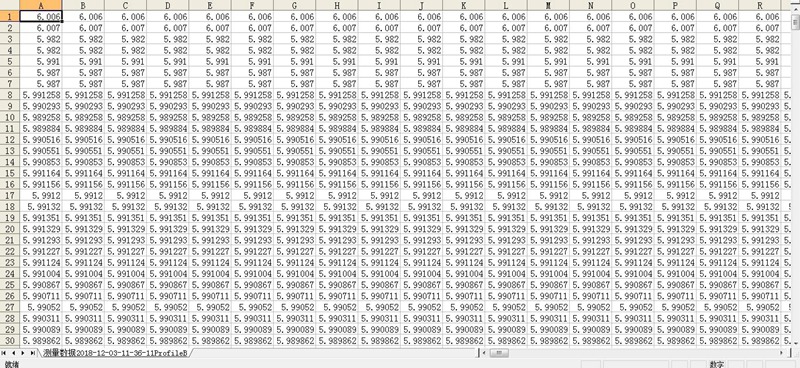

通過水平位移臺移動工件，驗證檢測速度約 50mm/s，設有600個輪廓數。每條輪廓1280個數據點。
