測量內容：
電源PCB板正面的若干電子元器件高度測量。
檢測設備：
鐳爍光電激光3D輪廓傳感器LS-A80020
主要性能指標：X方向測量范圍0~18mm，Z方向范圍0~22mm，精度±10μm，重復精度1μm。
檢測原理：
利用激光三角反射原理，激光束被放大成一條激光線投射到被測物體表面上，反射光透過高質量光學系統，投射到成像矩陣上，經計算得到傳感器到被測量表面的距離（Z軸）和沿著激光線的位置信息（X軸），移動被測量物體或者輪廓儀探頭，就可以得到一組三維測量值。
測量方法：
移動待測電源到設定好的位置進行觸發測量，測量結果通過對比設置好的上下限輸出OK或者NG信號

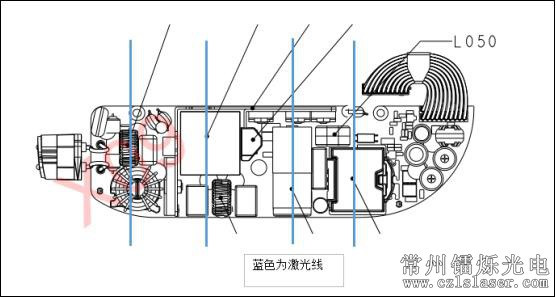

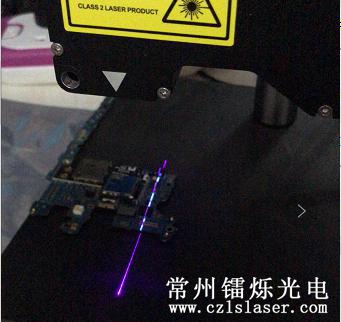

下圖為示意圖：

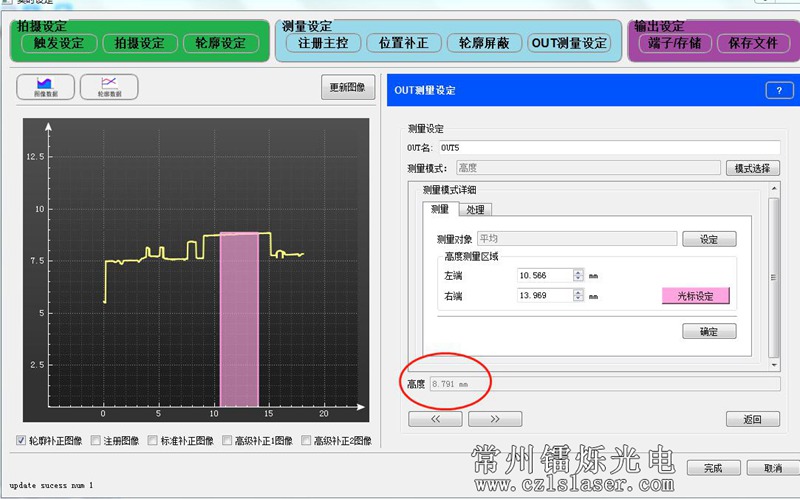

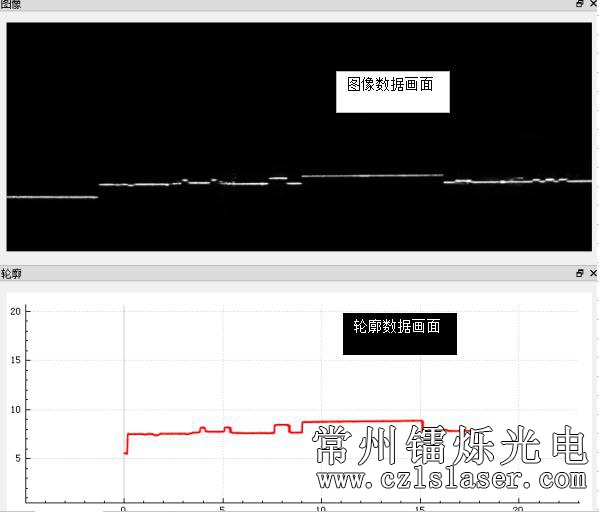

測得數據信息
測量效率：
輪廓儀約20幀/s，根據工件需要的移動速度，測量每張電路板約3~5S
