汽車門框護甲檢測

檢測要求

對汽車底部護甲漆面進行質量監控，發現有無斷漆，過厚，不平整等。

檢測設備：

鐳爍光電激光3D輪廓傳感器LS-A80050

主要性能指標：X方向測量范圍40~44mm，Z方向范圍0~100mm，精度±50μm，重復精度10μm。

檢測原理：

利用激光三角反射原理，激光束被放大成一條激光線投射到被測物體表面上，反射光透過高質量光學系統，投射到成像矩陣上，經計算得到傳感器到被測量表面的距離（Z軸）和沿著激光線的位置信息（X軸），移動被測量物體或者輪廓儀探頭，就可以得到一組三維測量值。

方案說明：

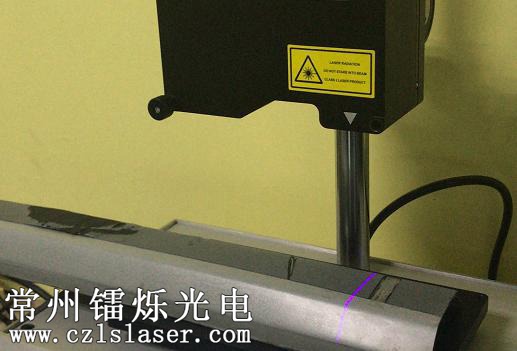

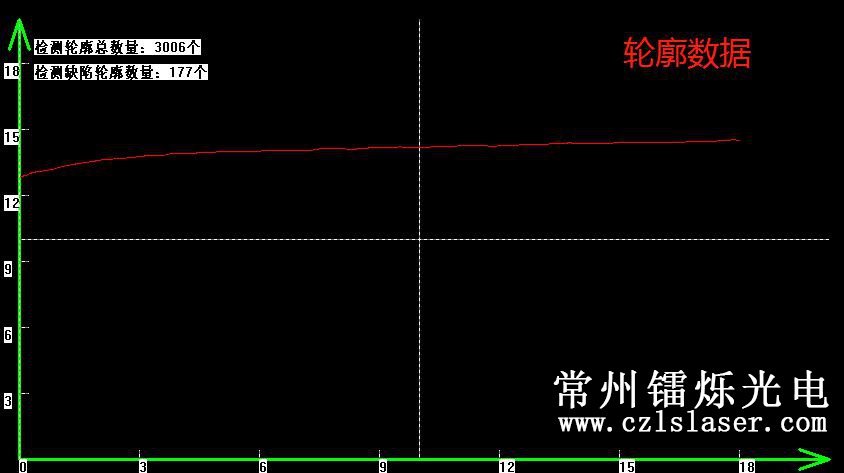

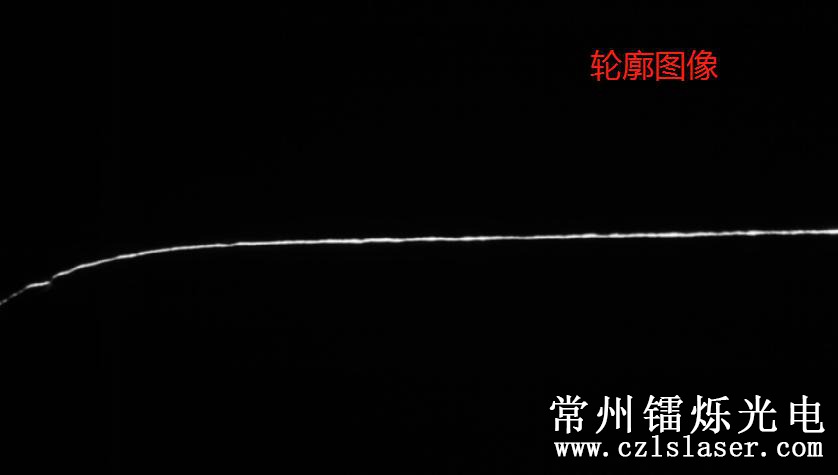

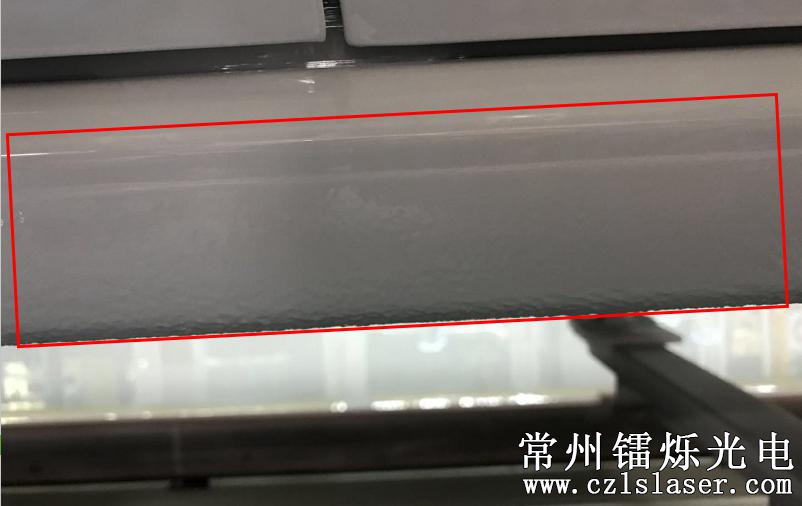

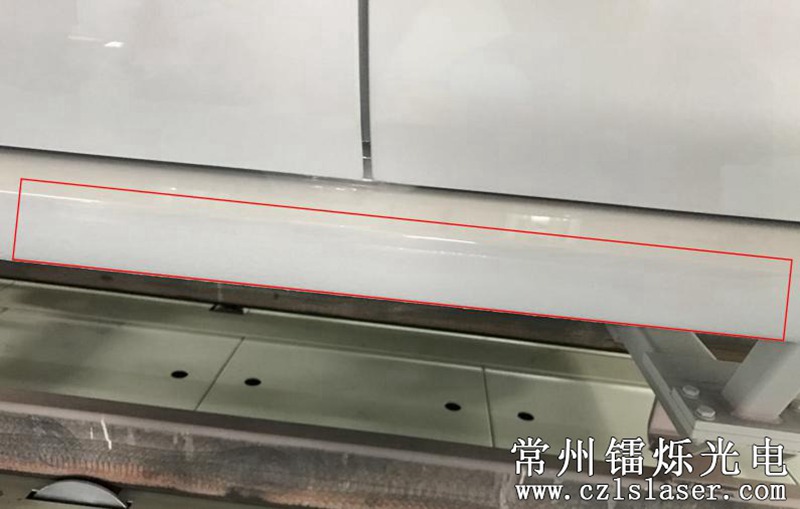

將護甲板置于輪廓儀激光線測量范圍內，得到輪廓圖像及數據：

算法說明：

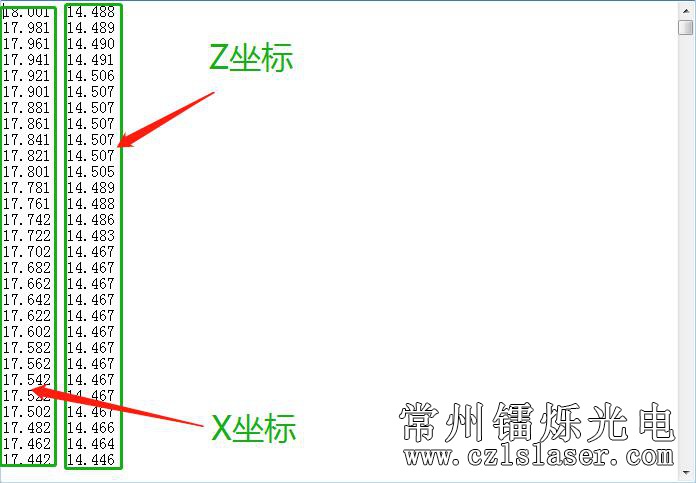

1.每條輪廓線約1000個左右數據點，通過對比每條輪廓相鄰數據點的高度差值可判斷是否在本輪廓上有形狀突變

2.通過對比相鄰兩條輪廓線上的高度數據可以判斷沿著車身方向是否有突變。

3.以上兩步計算都可以設置閾值，通過實際狀況調節合適。

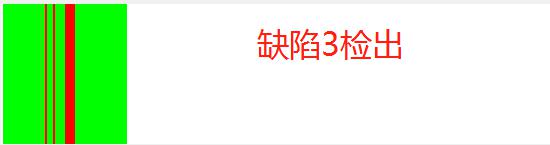

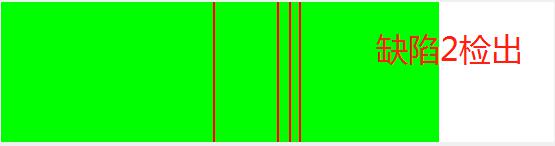

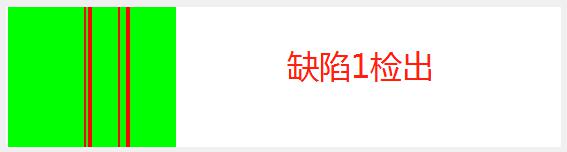

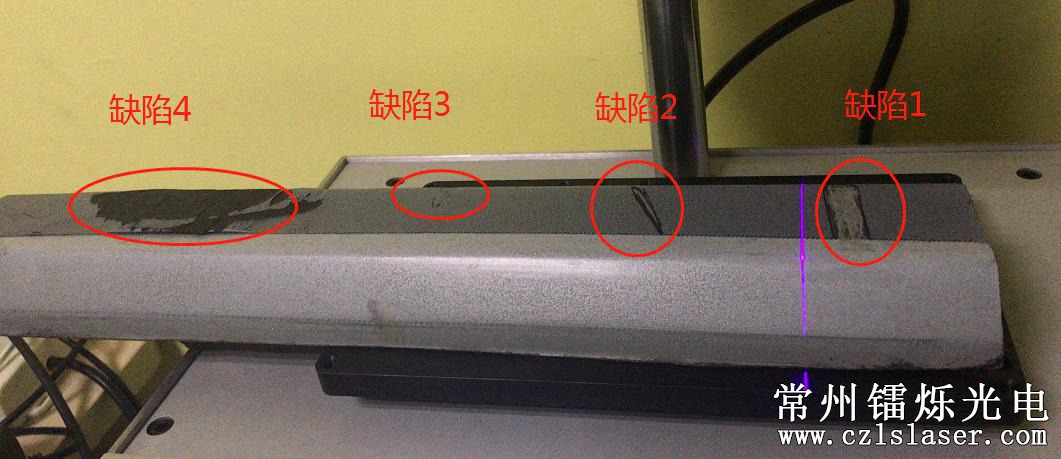

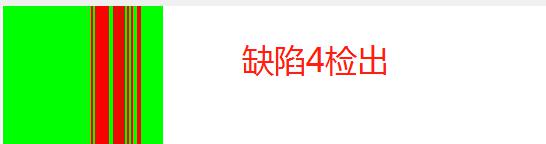

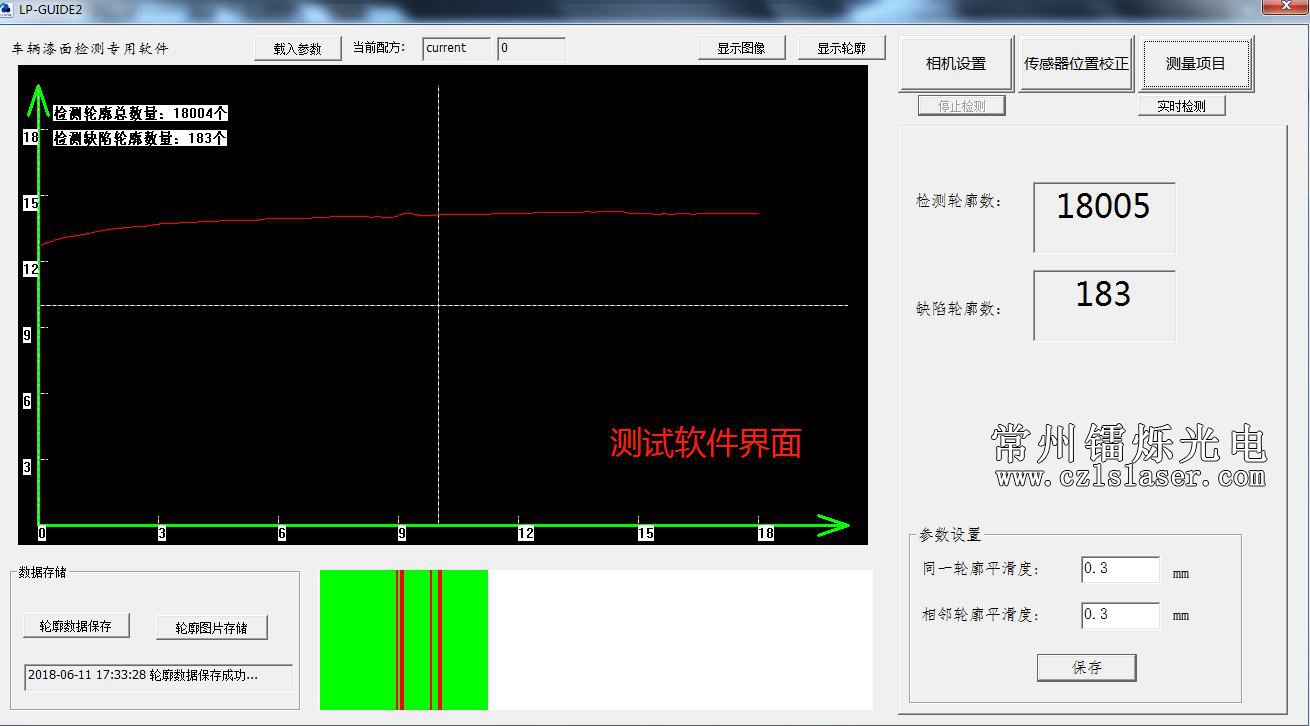

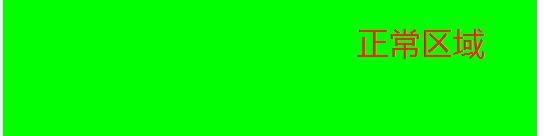

檢測效果（樣品）：

檢測指標

檢測有效區域約40mm，綜合精度約0.5mm，檢測速度約20mm/s。
