陶瓷片翹曲檢測

日期：2018-09-08 14:30:48作者：czlslaser點擊量：

檢測內容：

陶瓷片翹曲檢測。

檢測設備：

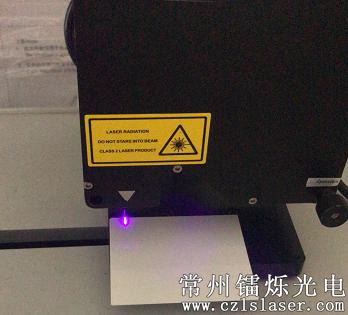

鐳爍光電激光3D輪廓傳感器LS-A80007

主要性能指標：X方向測量范圍0~7mm，Z方向范圍0~5mm，精度±3μm，重復精度1μm。

檢測原理：

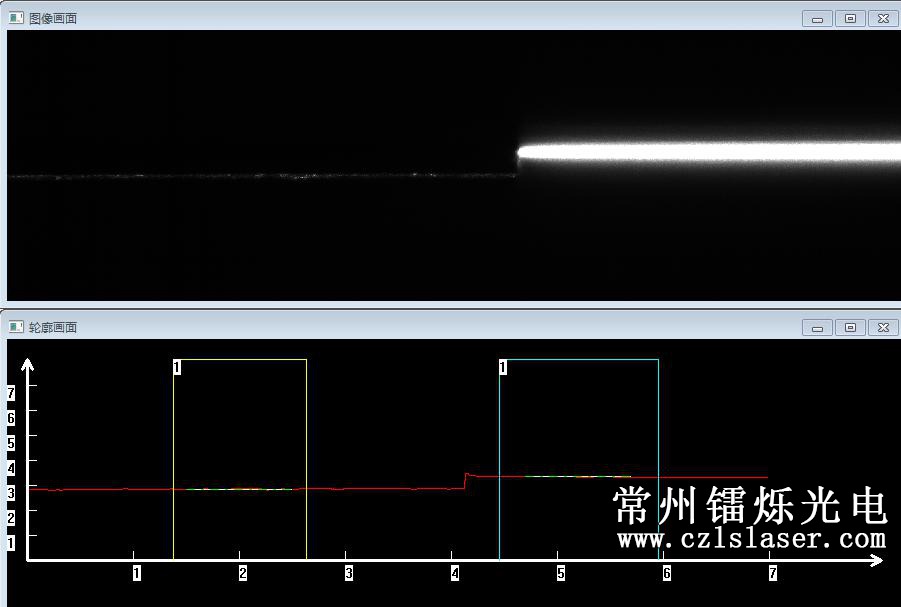

利用激光三角反射原理，激光束被放大成一條激光線投射到被測物體表面上，反射光透過高質量光學系統，投射到成像矩陣上，經計算得到傳感器到被測量表面的距離（Z軸）和沿著激光線的位置信息（X軸），移動被測量物體或者輪廓儀探頭，就可以得到一組三維測量值。

初步說明：

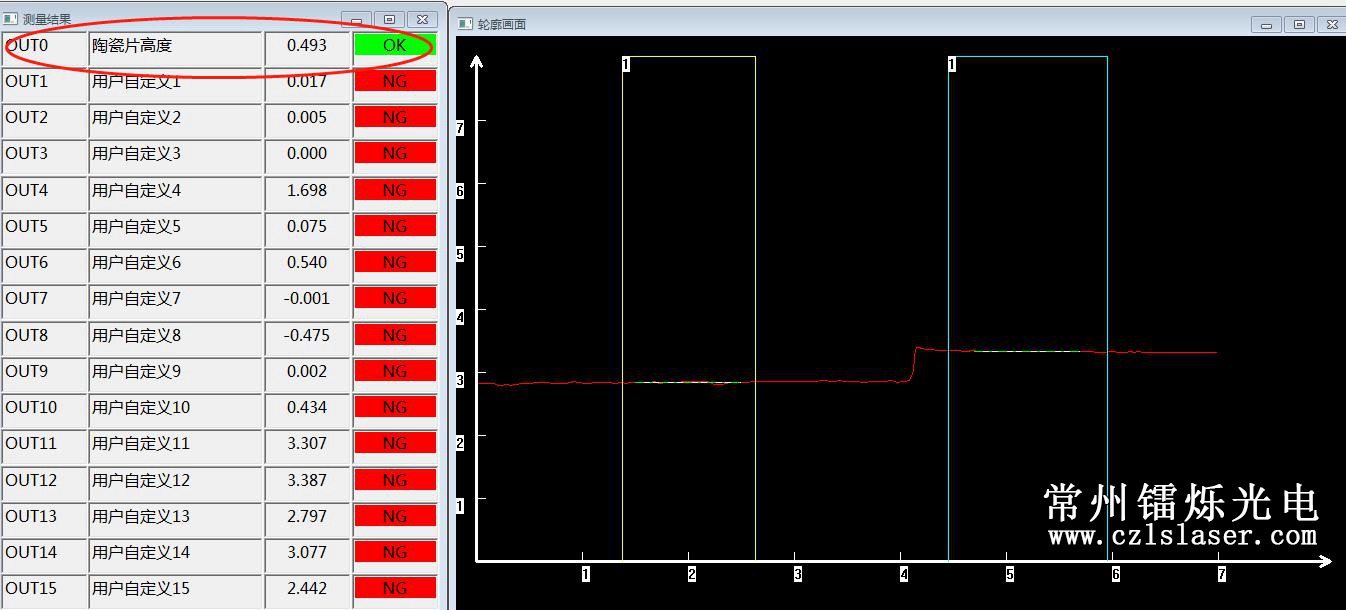

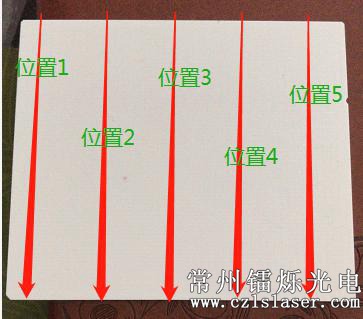

算法流程：沿著陶瓷片邊緣檢測陶瓷片和水平臺的高度差，取多個位置截面，找出這些高度差的最大值和最小值，并根據產品規格判斷OK或者NG
