復雜齒輪輪廓掃描

齒輪的檢測

日期：2018-09-08 13:33:01作者：czlslaser點擊量：

檢測內容

齒間距、高度差、半徑

檢測設備

LS-A80020

主要性能指標：X方向測量范圍0~20mm，Z方向測量范圍60±20mm，精度0.02mm，重復精度0,002mm。

檢測原理

利用激光三角反射原理，激光束被放大成一條激光線投射到被測物體表面上，反射光透過高質量光學系統，投射到成像矩陣上，經計算得到傳感器到被測量表面的距離（Z軸）和沿著激光線的位置信息（X軸），移動被測量物體或者輪廓儀探頭，就可以得到一組三維測量值。

初步說明

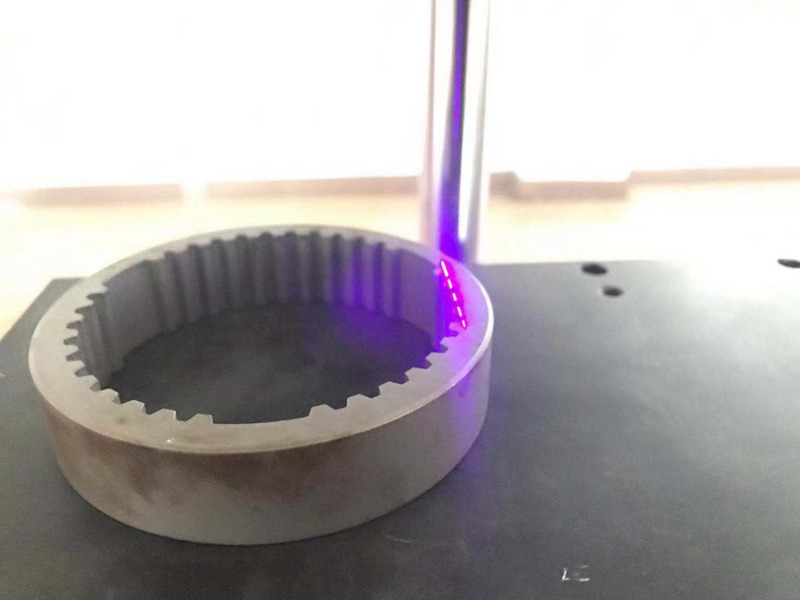

將齒輪擺放在傳感器的檢測范圍內。

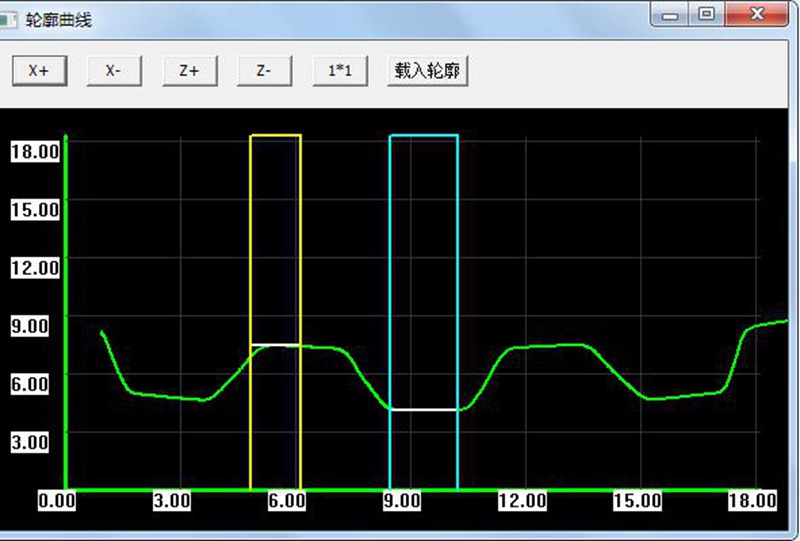

利用高度差的檢測方式測量高度信息

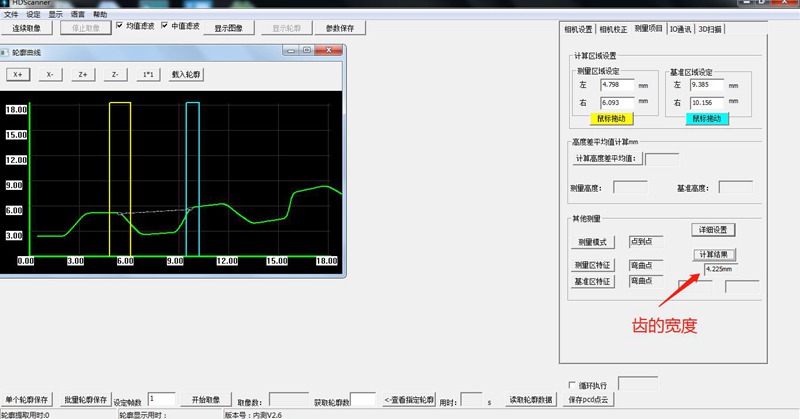

齒間距：取兩齒之間的彎曲點，求得兩點之間距離

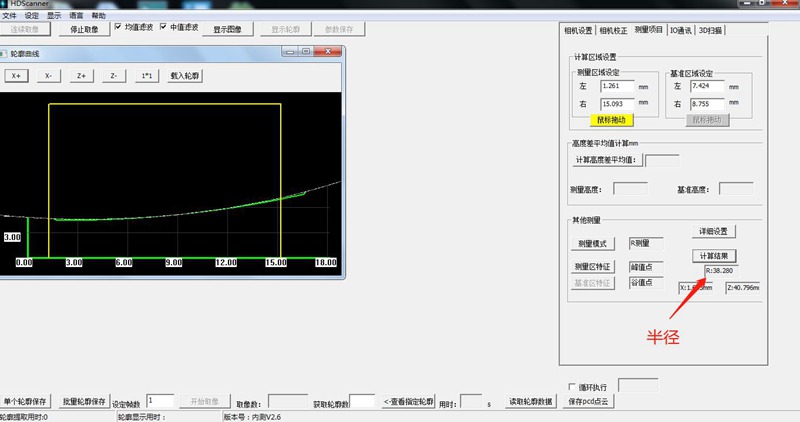

齒輪直徑：取齒輪的圓弧面的一段區域，通過R測量測出齒輪半徑mm，得出直徑。如上圖
