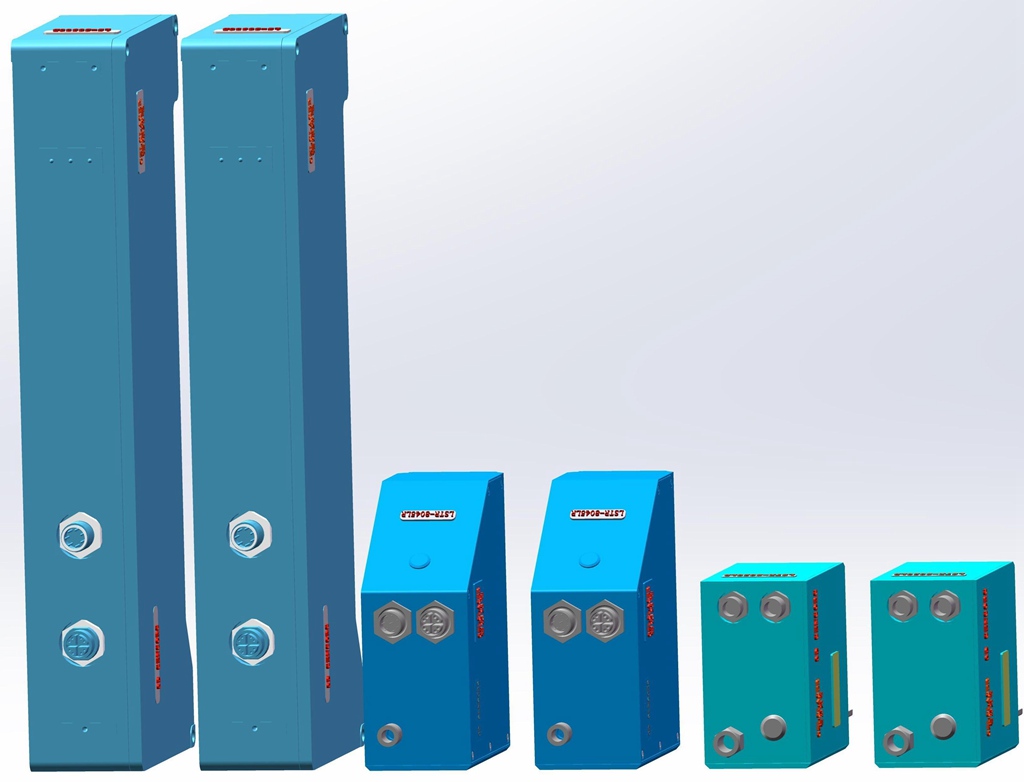

鐳爍光電LS系列高精度激光輪廓傳感器量程范圍： 50mm、30mm、20mm、10mm、7mm。廣泛應用于3C行業、膠體檢測、精密機加件、汽車制造….
傳感器型號及參數
型 號 | X 視場 | Z 凈距離 | Z 測量范圍 | X 分辨率 | Z 分辨率 | Z 線精度（%） | Z 重復精度 |
LS-A80050 | 50 | 60 | 50 | 0.061 | 0.011 | 0.2 | 0.003 |
LS-A80030 | 30 | 70 | 20 | 0.035 | 0.005 | 0.2 | 0.003 |
LS-A80020 | 20 | 60 | 20 | 0.021 | 0.002 | 0.2 | 0.002 |
LS-A80010 | 10 | 40 | 10 | 0.009 | 0.001 | 0.2 | 0.001 |
LS-A80007 | 7 | 30 | 6 | 0.007 | 0.0006 | 0.2 | 0.001 |
傳感器安裝狀態：漫反射
X軸像素點：1280
采樣頻率：1Hz-1000Hz
激光光源：藍色半導體激光器
激光波長：405nm
激光等級：II類激光
防護等級：IP67
環境溫度：0至+45℃
應用功能
實現物體任一輪廓線尺寸測量，如高度差、寬度、角度、半徑等，也可實現缺陷檢測、外觀尺寸掃描、表面特征跟蹤等功能。
優點：速度快、精度高、非接觸、易安裝、同時測量一個輪廓上的多項尺寸。
測量原理
激光輪廓傳感器采用激光三角反射式原理：激光束被放大形成一條激光線投射到被測物體表面上，反射光透過高質量光學系統，被投射到成像矩陣上，經過計算得到傳感器到被測表面的距離（Z軸）和沿著激光線的位置信息（X軸）。移動被測物體或輪廓儀探頭，就可以得到一組三維測量值。
標準配置
激光傳感器
ACQKIT采集函數開發包
MTOOL工具開發包
網絡線纜（長度3米）
控制線纜（長度3米）
可選配件
風冷卻防護套件
鏡頭氣幕防護套件
防濺射護板
傳感器安裝板
傳感器支架
網絡線纜（長度5米、10米）
控制線纜（長度5米、10米）
LS系列激光輪廓傳感器主要技術指標
型號 | LS-A8030 | LS-A8050 | LS-A8060 | LS-A8070 | LS-A8080 |
X軸范圍 | 6.2mm-7.2mm | 16mm-18mm | 25mm-36mm | 46mm-68mm | 110mm-230mm |
X軸重復精度*1 | 5um | 10um | 10um | 20um | 60um |
Z軸范圍 | 25±2mm | 70±10mm | 100±20mm | 210±48mm | 310±140mm |
Z軸重復精度*2 | 0.2um | 0.4um | 0.5um | 1um | 5um |
Z軸重復精度*3 | ±0.1%F.S. | ±0.1%F.S. | ±0.1%F.S. | ±0.1%F.S. | ±0.1%F.S. |
1、目標物為指定的白色陶瓷塊寬度。
2、目標物指定的白色陶瓷塊測量高度，采用平均值方式。
3、目標物為指定的白色陶瓷塊，經過64次平滑處理和8次勻化后測量的數據。
