LS-TR830激光焊縫跟蹤傳感器檢測精度可達0.05mm

日期：2018-04-16 15:57:23作者：czlslaser點擊量：

焊接類型
——

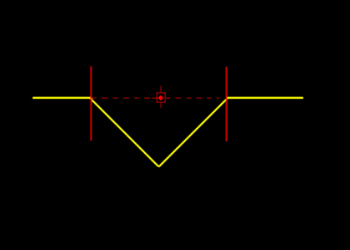

1.V 型焊接
尋找左右兩個邊緣斜面，并求取斜面與上平面的交叉點，
得到焊槍頭部位置。

3.階梯焊接
尋找上表面、下表面兩個平面，并求取兩個表面的階躍位置，得到焊槍頭部位置。

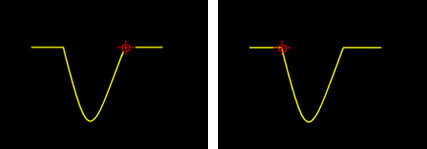

2.左邊焊接/右邊焊接
尋找左邊（右邊）緣斜面，并求取斜面與上平面的交叉點，得到焊槍頭部位置。適合無對稱坡口焊接。

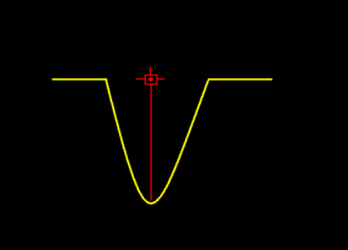

4.最低點焊接
將焊縫最低點作為X方向，將焊縫上表面作為Y方向。適合不規(guī)則坡口焊接。

性能指標
——

參數(shù)	指標
檢測范圍	X近端（檢測寬度）：40mm X遠端（檢測寬度）：80mm Z近端（傳感器距離焊縫）：200mm Z遠端（傳感器距離焊縫）：340mm
檢測精度	X近端（檢測寬度）：0.05mm X遠端（檢測寬度）：0.1mm Z近端（傳感器距離焊縫）：0.1mm Z遠端（傳感器距離焊縫）：0.3mm
檢測周期	每秒6次

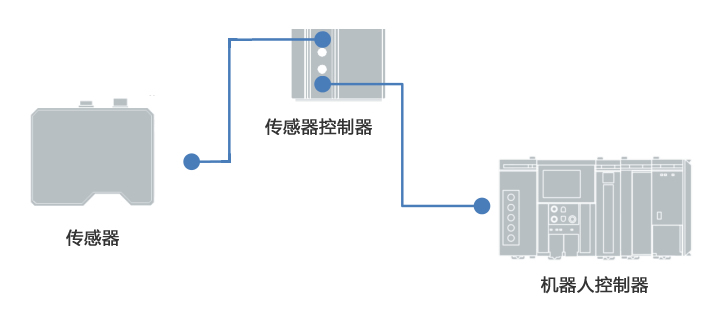

信號傳輸	以太網(wǎng)
焊縫識別類型	搭接、坡口
